ПГБ-200-СГ

Специалисты Завода ГазСинтез поставляют блочные газорегуляторные установки ПГБ-200-СГ в модульном исполнении. Маркировка СГ обозначает наличие опции коммерческого и технологического учета газа за счет применяемого измерительного комплекса на базе счетчика газа.

В сети газораспределения они выполняют следующие функции:

  • снижение входного давления газа;
  • поддержание необходимого уровня давления газа на выходе;
  • измерение и учет расхода газа;
  • очистка используемого газа от мелких механических включений.

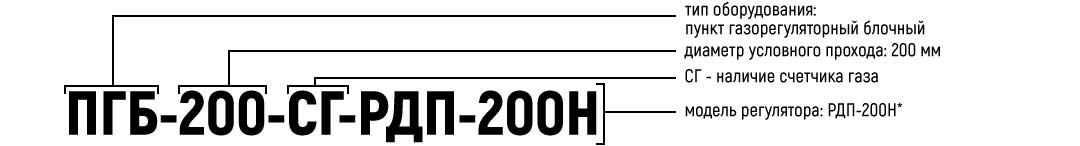

При оформлении заказа рекомендуем указывать условное обозначение с учетом требований к оборудованию:

ПГБ-200-СГ

* Модель регулятора подбирается в соответствии с указанными значениями в таблице типоразмеров

Как купить ПГБ-200-СГ с доставкой до любого города Республики Башкортостан у сотрудников Завода ГазСинтез?

Для заказа в Уфе и расчета стоимости производства газорегуляторного пункта ПГБ-200-СГ воспользуйтесь одним из удобных способов, представленных ниже:

  • позвонить по бесплатной телефонной линии 8-800-555-4784
  • отправить запрос на адрес электронной почты
  • оставить заявку через форму "Запрос на оборудование"



Модификации ПГБ-200-СГ

Завод ГазСинтез комплектует блочные газорегуляторные пункты ПГБ-200-СГ шестью типами регуляторов давления газа, от которых зависит выходное давление газа и пропускная способность всей установки.

Условное обозначение Регулятор Входное давление,
МПа
Выходное давление,
кПа
Пропускная способность, м3
ПГБ-200-СГ РДП-200Н 0,05 - 1,2 1,5 - 60 10118 - 95183
РДП-200В 0,1 - 1,2 60 - 600 11186 - 95183
РДБК1-200/105 0,1 - 1,2 1 - 60 5900 - 38350
РДБК1П-200/105 0,1 - 1,2 30 - 600 5900 - 38350
РДБК1-200/140 0,1 - 1,2 1 - 60 9500 - 61750
РДБК1П-200/140 0,1 - 1,2 30 - 600 9500 - 61750



Конструктивное исполнение ПГБ-200-СГ

Внешне пункт ПГБ-200-СГ представляет собой блок-модуль, облицованный профлистами или сэндвич-панелями. Цветовое решение и толщина сэндвич-панелей уточняются на этапе формирования технического задания с учетом пожеланий Заказчика.

Блочный пункт разработан с учетом установки на открытом воздухе, что исключает необходимость строительства дополнительных специальных помещений.

В соответствии с ГОСТ 15150-69 газорегуляторный пункт Завода ГазСинтез относится к 1 категории размещения. Эксплуатация допускается на объектах при выполнении следующих условий: умеренно-холодная, умеренная или холодная климатическая зона, температура окружающей среды в пределах от -60°C до +40°C, влажность воздуха при температуре +25°C до 100%.

Внутри ПГБ-200-СГ предусмотрено два отсека с независимыми друг от друга входами. Помещения разделены газонепроницаемой перегородкой и отличаются назначением и составом оборудования:

  • технологический отсек: фильтр газа, запорная и регулирующая арматура, первичные приборы КИПиА;
  • вспомогательный отсек: электрическое силовое оборудование, система обогрева, вторичные приборы КИПиА.

Комплектация ПГБ-200-СГ

Технологический отсек пункта ПГБ комплектуются всем необходимым оборудованием, позволяющим осуществлять основные функции установки: очистка газа, редуцирование давления, измерение и учет параметров работы блока:

  • газовый сетчатый фильтр;
  • регулятор давления газа (РДП-200Н, РДП-200В, РДБК1-200/105, РДБК1П-200/105, РДБК1-200/140, РДБК1П-200/140);
  • контрольно-измерительные приборы: манометр, напоромер, датчики давления и температуры, перепада давления, электронный корректор;
  • измерительный комплекс;
  • запорно-предохранительные клапаны и краны.

При необходимости возможно устройство резервной линии редуцирования с оборудованием, идентичным основной линии.

По специальному заказу возможно осуществление дистанционного управления работой блока посредством GSM-канала, для чего устанавливается GSM-модема.

Точная комплектация подбирается на этапе расчета ПГБ-200-СГ.



Компоновочная схема ПГБ-200-СГ*

Компоновочная схема ПГБ-200-СГ

* Компоновочная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Функциональная схема ПГБ-200-СГ*

Функциональная схема ПГБ-200-СГ

1 - Регулятор давления Ду50 (2шт.); 2 - Предохранительный запорный клапан Ду50 (2шт.); 3 - Предохранительный сбросной клапан Ду50 (1 шт.); 4 - Фильтр газа сетчатый Ду50 с индикатором перепада давления (1 шт.); 5 - Измерительный комплекс Ду50 (1 шт.); 6 - Кран шаровый Ду50 (9 шт.); 7 - Кран шаровый Ду20 (4 шт.); 8 - Кран шаровый Ду15 (4 шт.), 9 - Кран шаровый для манометра Ду15 (3 шт.), 10 - Манометр (2 шт.), 11 - Напоромер (1 шт.)

* Функциональная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Габаритные размеры ПГБ-200-СГ*

Габаритные размеры ПГБ-200-СГ по фасаду В-А

1 - Р вх. (Ду 200); 2 - Р вых. (Ду 200); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка

Габаритные размеры ПГБ-200-СГ по фасаду А-В

1 - Р вх. (Ду 200); 2 - Р вых. (Ду 200); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка

* Схема габаритных размеров представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Для расчета стоимости ПГБ-200-СГ:

  1. присылайте технические требования на электронную почту zakaz@sargs.ru;
  2. заполняйте онлайн-форму для заказа изделия "Запрос на оборудование".

Для получения консультации нашего специалиста по устройству, конструкции и параметрам изделия, Вы можете:

  1. позвонить сотрудникам Завода ГазСинтез по телефону 8-800-555-4784;
  2. воспользоваться формой "Задать вопрос";
  3. оставить запрос через форму "Обратная связь".
